當前位置:*頁>>產品展示>>流量計系列>>超聲波流量計>>空氣超聲波流量計

空氣超聲波流量計

空氣超聲波流量計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-CSB-R
  • 測量范圍:4m3/h-7600m3/h
  • 精度等級:1.5級,1.0級
  • 公稱通徑:DN25-DN300
  • 適用介質:天然氣 過程氣 空氣
  • 工作壓力:1.6MPa
  • 工作溫度:-30-80℃
  • 供電方式:24VDC 電池供電
  • 訂貨號:GIQ542169TXE
空氣超聲波流量計產品概述
超聲流量計的應用始于20世紀90年代,由于它的一些突出優點:測量準確度高、量程比寬、無壓損、無可動部件、安裝使用費低等,受到用戶的歡迎。它是繼孔板流量計,渦輪流量計之后*三類適用于高壓、大口徑、高準確度的天然氣流量計。由于技術條件的限制,以前人們研究的主要是超聲波液體流量計。隨著科學技術特別是電子技術及傳感器技術的發展,超聲波氣體流量計才日益受到人們的重視,并開始逐步走向?qū)嵱没V泛化。大部分由測量短管和插入管壁換能器組成一體的形式出現,由于測量準確度較低(1.5%F.S~2.O%F.S),過去未能在價格昂貴的天然氣貿易結算計量領域大量運用。現在它在天然氣工業中的成功應用己有突破性進展。由于準確度高和維修費用低,多聲道氣體超聲波流量計己被氣體工業界接受,它是自氣體渦輪流量計后被氣體工業界接受的*重要的氣體流量計量器具。至今已有較多**的政府機構批準氣體超聲波流量計為法定計量器具。根據檢測的方式,可分為傳播速度差法、多普勒法等不同類型的超聲波流量計。超聲波流量計適于不易接觸和觀察的流體以及大管徑流量測量。自20世紀90年代,氣體超聲波流量計像一顆耀眼的新星驟然升起,出現多種型號準確度較高的氣體超聲波流量計,現已有多種測量技術,其主要產品有:時差式超聲波流量計、頻差式超聲波流量計、插入式超聲波流量計等。


空氣超聲波流量計技術指標
適用口徑:DN50~50000(其中50、65、80、100、125、150、200、250、300、400、500、600、800、10000可選管段式)
適用氣體:臟污、腐蝕、濕飽和、粘性、高低溫等各類氣體
流速范圍:0~30m/s
量 程 比:30:1~100:1
測量精度:管段式±0.5%R,±1%R;插入式±1%R,±1.2%R,±2%R,±2.5%R
重 復 性:0.3%(0.15%)
測量方向:單向或雙向
測量聲道:1、2、4、6、8
工作溫度:-25~+80℃
工作壓力:0~2.5MPa(*大10MPa)
防爆等級:Ex dm ⅡBT4


空氣超聲波流量計工作原理

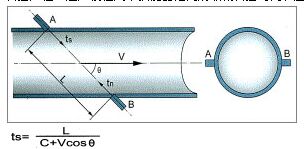

基于超聲波在管道中傳播時間的原理。在管道中斜裝的一對超聲波換能器之間的距離為超聲波的傳播聲程。超聲波在兩個換能器之間的順流傳播時間和逆流傳播時間分別為:
空氣超聲波流量計工作原理圖
式中:
C--超聲波在靜止氣體中的 傳播速度,隨氣體性質變化而變化;
V--氣體的流速;
θ--超聲波聲程L與管道軸線之間的夾角。
根據ts和tn表達式,求得沿聲程上的線平均流速:
空氣超聲波流量計工作原理公式
可以看出,管道中介質的流速與(1/ts-1/tn)有關,而與介質本身無關,即不受氣體成份、密度、溫度等影響。
這樣,通過流速、管道截面積等就可得到氣體流量了。


空氣超聲波流量計的計量特點
(1)測量獨立于聲速、溫度及氣體狀況
(2)有優良的干擾抑制特性及故障自診斷功能
(3)具有獨特的雙向流測量功能
氣體超聲波流量計主要由四部分組成:前后直管段、流量計表體(USM)、流量計算機(S600)、配套的壓力和溫度變送器。圖三為系統組成示意圖。按照換能器多少,超聲流量計可分為一至六聲道超聲流量計;根據超聲波在管壁上的反射情況,又可分為直射、單反射和雙反射三種。
空氣超聲波流量計系統組成示意圖
空氣超聲波流量計現場圖
